배관지지물
배관계의 안전성을 유지시켜 주기 위하여 배관계에 발생되는 배관의 자중, 열팽창에 의한 변형, 유체의 진동, 지진 및 기타 외부 충격 등으로부터 배관계를 지지 및 보호하기 위하여 설치하는 장치를 의미합니다.
PLANT설비에서 배관계(PIPE LINE)란 인체의 혈관과 같은 역할을 하기 때문에 그 중요성은 따로 언급할 필요가 없을 것입니다. LINE에 따라 WATER, STEAM, GAS등의 유체들이 배관계를 흐르는데 이런 유체들이 원활하게 운반할 수 있게 도와주는 것이 배관지지물(PIPING SUPPORT)를 설치하는 목적이라 할 수 있습니다.
UDAS란?
고객이 설계 단계에서 UET 제품을 반영하여 2D 설계할 수 있도록 도와 주는 프로그램
- 제품 (Variable spring hanger, constant spring hanger, strut, snubber) 외형 치수, 설치 높이, 주변 간섭 확인
- 예상 소요 BOM 산출
- 제품 설치 도면 확인

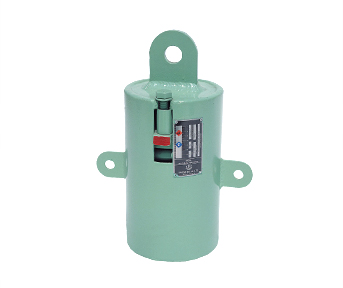

Variable spring hanger
가변형 스프링 행거
원통 내에 스프링을 압축시켜 놓은 구조로서 열변위로 인해 파이프의 위치가 상하로 이동함에 따라 스프링 자체의 반력 크기가 변하기 때문에 가변 스프링 행거 라고 명칭을 부여하고 있습니다. 열 변위량이 적은 곳에 사용하며 비교적 구조가 간단하고 가격이 낮은 장점을 가지고 있습니다.
설치 예)

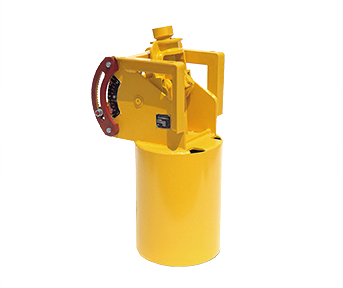

Constant spring hanger
고정형 스프링 행거
가변 스프링 행거와 동일하나 특별히 고안된 기구학적 메커니즘에 의하여 파이프가 상하로 이동하여도 파이프에 미치는 응력의 크기가 일정한 특성을 가지고 있습니다. 간단히 설명하면 평형저울의 양쪽에 동일한 중량의 물체를 올려 놓았을 경우 평형이 유지되도록 설계된 제품이기에 고정 스프링 행거라고 합니다. 고정 스프링 행거는 파이프나 기기에 미치는 응력의 변화가 거의 없어야 하는 주요 라인에 사용합니다.

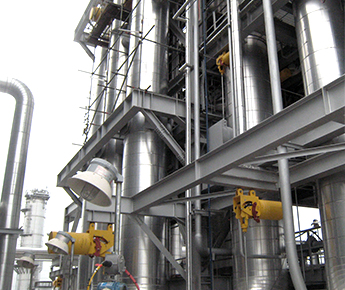

설치 예)

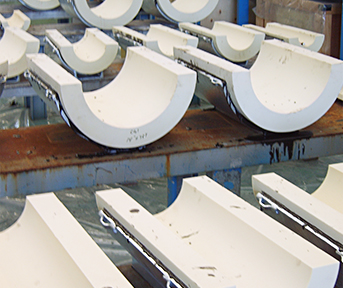

Cold Support
Cold Support
LNG, LPG, 기타 석유화학 공사에 사용되며 영하 190℃ 까지의 낮은 온도에서 사용 가능한 배관지지 장치로서, 재질은 주로 폴리우레탄 및 압축성형목재 등을 사용하여 저온 또는 극저온 상태에서도 열전도를 차단하고 충분한 강도를 유지함으로써 배관을 안전하게 지지하는 역할을 하는 장치입니다.
설치 예)
Sway Strut
Sway Strut
배관의 어느 한 방향의 변위를 억제하고 다른 방향은 자유로이 움직일 수 있도록 하는 장치이며, 구면 베어링이 부착되어 있어 배관의 어느 정도의 각 운동에도 대응이 가능한 구조로 되어 있습니다.
설치 예)

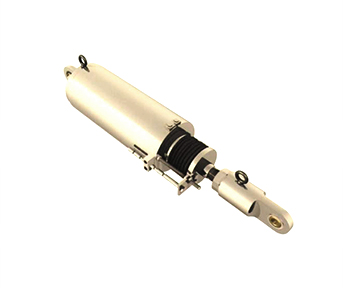

Hydraulic Snubber
Hydraulic Snubber
실린더, 오일탱크, 체크밸브로 구성되어 있으며, 배관의 열팽창에 의한 열변위를 모두 흡수하면서 배관에 작용하는 동하중(지진, 유체와류) 및 급작스런 충격을 철 구조물에 전달하여 배관을 안전하게 보호하는 역할을 하는 장치입니다.
설치 예)
Expansion Joint(HKR)
신축이음관(Expansion Joint) 개요
에너지 수송관의 배관이 직면할 수 있는 외부 온도나 유체의 온도 변화에 의한 배관의 팽창과 수축의 문제, 기기 진동의 문제, 풍압 및 지진 등의 이동으로 인해 배관에 가해지는 과중한 응력을 흡수하여 기기를 보호하고 배관 시스템을 유지시켜주는 제품입니다.
제품종류
Metal Expansion Joint
Non-Metal Expansion Joint
Rubber Expansion Joint
Flexible Joint
Cross Over Pipe
Damper
유니슨HKR(주)는 끊임없는 기술개발과 설계를 통하여 고객사의 요구 및 제품생산에 기여하고 있으며 이로 인해 Boiler 및 HRSG와 FGD Project를 수행한 실적이 많습니다.
Boiler & HRSG Damper
Boiler Damper는 반드시 고온을 고려하여 설계되어야 합니다. 또한 Insulation & Liner 설치 또는 Castable 시공이 요구됩니다.
열에 의한 변형 방지를 위해, 우선적으로 Thermal Expansion 및 Blade Deflection이 고려되어야 합니다. Unison eTech는 이러한 모든 것을 고려한 Boiler Damper 설계에 높은 기술력을 확보하고 있습니다.
FGD Damper
탈황설비 Damper는 inlet Damper, outlet Damper와 비상용 bypass Damper로 구성됩니다. 황이 포함된 가스 때문에 모든 노출부는 높은 내부식성을 가진 High alloy로 만들어 집니다. 또한 Damper의 누설을 방지하기 위해 Seal Air System이 필요합니다. 이 Seal Air System에는 온도를 유지하기 위한 Steam Heater와 온도조절밸브, Steam Heater의 응축수를 제거하기 위한 Steam Trap, 온도 송신기, 압력 송신기, Temperature Element와 같은 몇 가지 기구가 포함됩니다.
제품종류
Louver Damper
Louver Damper는 가스 분리의 신속한 분리, Bypass, 조절을 위해 산업 및 Utility Plant 에서 널리 사용되며 개폐 시간이 짧습니다.
또한 Louver Damper는 Blade 분할하기 때문에 Power (Torque)가 작게 필요로 합니다. 원형 또는 직사각형 Duct에 사용할 수 있으며, 댐퍼는 경량이며 컴팩트 하므로 어떠한 위치에 사용되며 가스 흐름 간섭을 최소화합니다.
Control Louver
Single Louver (Ver.)
Single Louver (Hor.)
Double Louver (Zero Leak)
Tandem Damper
Tandem Damper는 Zero Leakage Damper이며 모든 시스템에 사용됩니다. Tandem Damper는 Double Louver Damper보다 작은 디자인이며 경제적입니다. Seal Air System 및 Heating System을 이용하여 Zero Leakage를 구현할 수 있습니다.
Tandem 1
Tandem 2
Tandem 3
Tandem 4
Guillotine Damper
Guillotine Damper는 다른 Damper 보다 Zero Leakage 효율이 좋습니다. 일반적으로 기밀한 차단을 필요로 할 때 사용됩니다.
다른 Damper와 다르게 Blade가 다른 설비와 간섭 없이 덕트에 설치 할 수 있습니다. 또한 Guillotine Damper는 다른 타입의 댐퍼와 듀얼로도 사용됩니다.
Rack & Pinion
Chain & Sprocket
Cylinder
Jack & Screw
Stack Damper
Stack Damper는 산업설비 및 발전설비의 Stack에 설치되며 설비가 셧다운 시 보일러 냉각방지 및 Stack으로 빗물이 침투 하는 것을 방지하기 위해 사용됩니다.
Stack 1
Stack 2
Stack 3
Wafer Damper
Wafer(Butterfly) Damper는 Blade가 1Ea인 원형 댐퍼이며 소형 덕트에 사용됩니다. Louver Damper와 같이 유량제어용으로 사용되지는 않지만 설치 및 점검 보수가 용이합니다.
Wafer 1
Wafer 2
Wafer 3
Wafer 4
Diverter Damper
Diverter Damper는 주로 HRSG (Heat Recovery Steam Generation) System에 사용 됩니다.
다른 Damper와 달리 빠른 유속을 적용할 수 있고 1Ea의 Damper Blade를 이용하여 Gas Flow를 Cogen & Bypass Mode 로 전환할 수 있어 2대의 Damper를 사용하는 것 보다 경제적입니다.
Diverter 1
Diverter 2
Diverter 3
Diverter 4
Poppet Damper
Poppet Damper는 밸브형태로 사용할 수 있으며 때에 따라 온도나 압력의 신호를 받아 작동하는 폭발 방지용 Vent Damper로도 활용됩니다.
Poppet 1
Poppet 2
Poppet 3
Poppet 4
